Questão 2423750

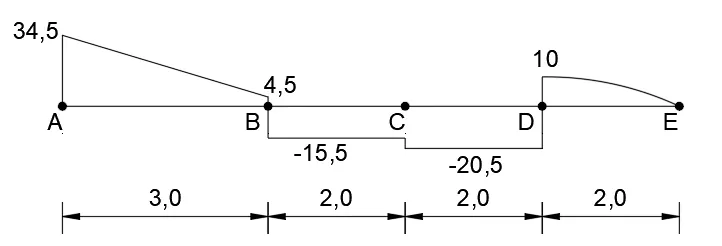

A figura abaixo ilustra o diagrama de esforço cortante de uma viga isostática sujeita a esforços verticais com valores expressos em kN, que apresenta equações do tipo: y = b; y = ax+b e y=ax²+bx+c. Sendo assim, analise o diagrama e as assertivas que seguem:

I. No trecho \(\overline{AB}\) , a viga apresenta um carregamento distribuído de 15 kN/m.

II. O diagrama de momento fletor terá trechos com equações de 1º, 2º e 3º graus.

III. O momento máximo da viga será positivo e está localizado no ponto B.

IV. No ponto D, existe uma reação de apoio com o valor de 10 kN.

Quais estão corretas?
