Questão
ID 2394766Disciplina: Tecnologia da Informação
Assunto: Diagramas Comportamentais
Ano: 2016 Banca: CEPS UFPA - Centro de Processos Seletivos da Universidade Federal do Pará Órgão: Universidade Federal Rural da Amazônia
Considere, o seguinte:

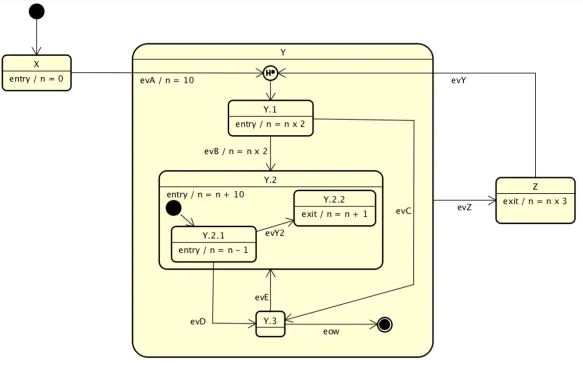

1. A statemachine mostrada abaixo (que utiliza a notação Unified Modeling Language padrão) realiza operações aritméticas sobre o valor numérico n.
2. A sequência válida de eventos a seguir: evA, evB, evD, evE, evY2, evZ, evY.
3. As ações nos estados e transições correspondem a operações aritméticas com o valor n, com o símbolo x representando multiplicação, + representando adição, - representando subtração e = representando uma atribuição de valor.
O valor de n, considerando a sequência de eventos, é
