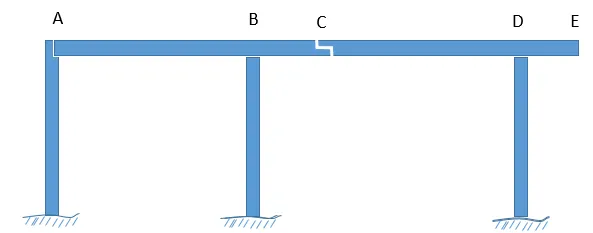

A figura representa uma viga com três vínculos sobre os pilares A (apoio de 2º gênero), B e D (apoios de 1º gênero), uma rótula em C e um balanço em E.

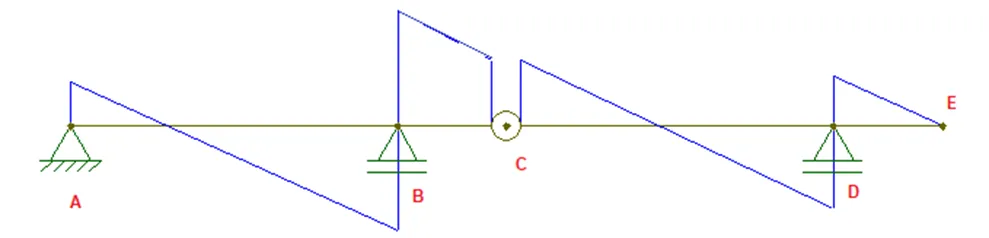

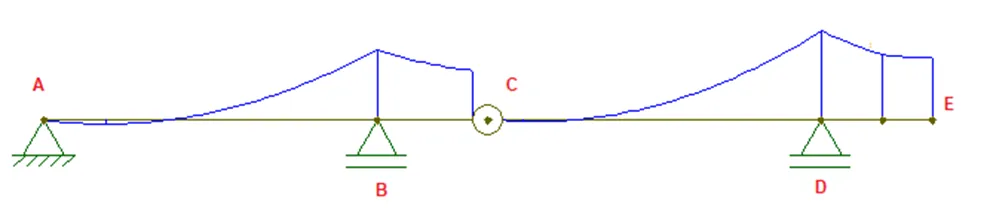

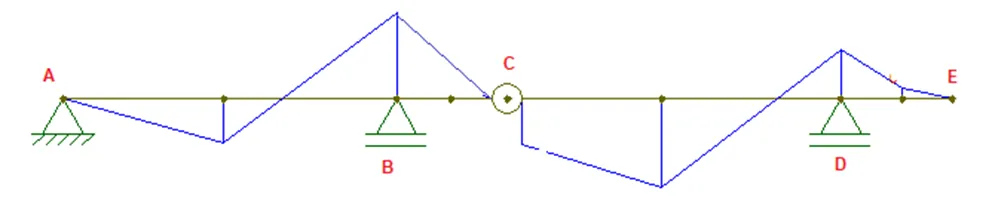

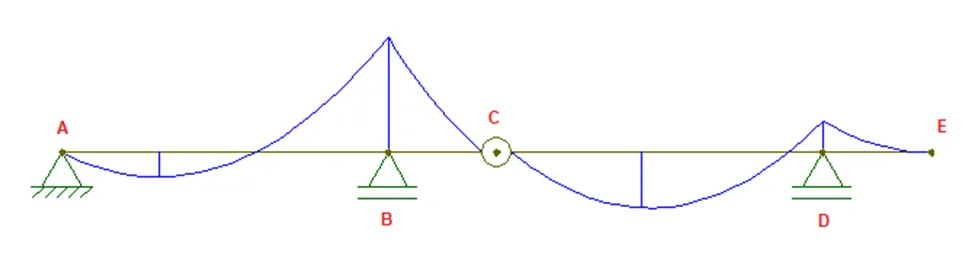

Considerando o peso próprio da viga atuando como um carregamento distribuído uniformemente, assinale a alternativa sobre o diagrama de momento fletor que corresponde a tal estrutura.
