Questão 2365603

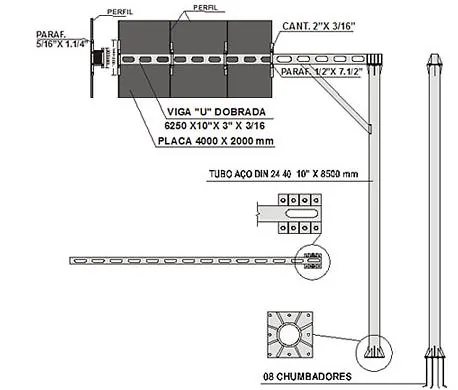

Observe a figura.

O semipórtico apresentado com bandeira simples possui uma estrutura de suporte para painéis de sinalização composta de uma coluna e uma viga metálica, e chumbadores apropriados para fixação ao bloco de fundação, tornando tal ligação engastada.

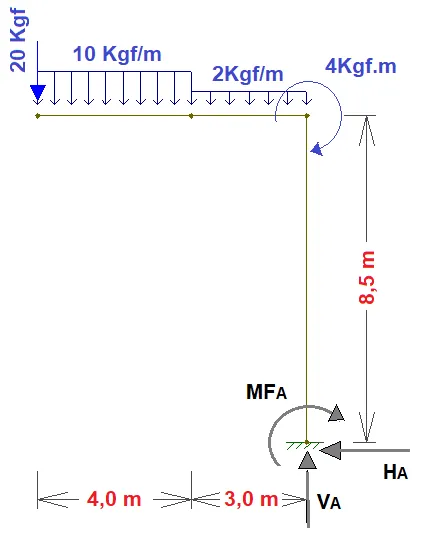

(Representação do sistema estrutural com os carregamentos externos lançados e suas reações de apoio. DCL.)

Representando esta estrutura no plano, considerando um carregamento hipotético e suas dimensões conforme o esquema ilustrativo, determine o valor de MF_A.
