Questão 2357131

Engenharia Civil · 2022

Questão

ID 2357131

Disciplina: Engenharia Civil

Assunto: Vigas

Ano: 2022 Banca: UNICENTRO Órgão: Universidade Estadual do Centro-Oeste

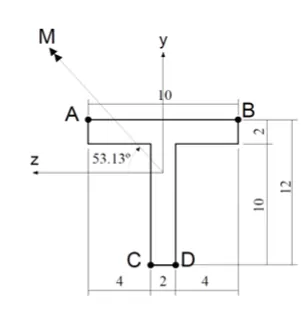

Considere a viga T sujeita ao momento fletor de 100kN.cm inclinado com ângulo de 53,13º (cos 53,13º = 0,60, sen 53,13º = 0,80) em relação à horizontal. Determine as tensões máximas de compressão e tração e determine em que ponto da seção estas ocorrem. Considere as dimensões da seção transversal dadas em cm.

Alternativa A:
Tensão máxima de compressão ocorre no ponto A com valor de 37 MPa. Tensão máxima de tração ocorre no ponto D com valor de 22MPa.
Alternativa B:
Tensão máxima de compressão ocorre no ponto B com valor de 18,4 MPa. Tensão máxima de tração ocorre no ponto C com valor de 8,7 MPa.
Alternativa C:
Tensão máxima de compressão ocorre no ponto B com valor de 27,6 MPa. Tensão máxima de tração ocorre no ponto C com valor de 13,6 MPa.
Alternativa D:
Tensão máxima de compressão ocorre no ponto A com valor de 18,6 MPa. Tensão máxima de tração ocorre no ponto C com valor de 4,4 MPa.
