Questão 2347551

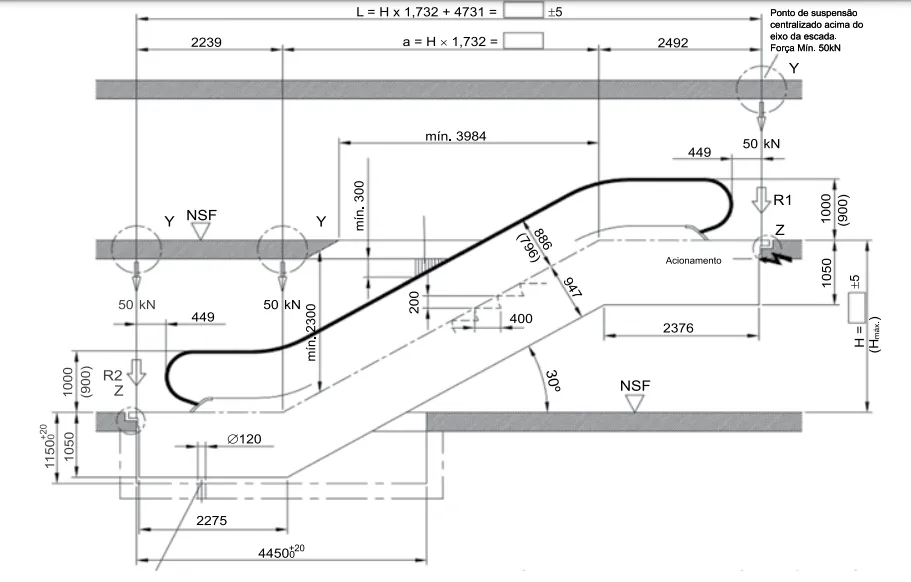

O projeto de um centro cultural prevê a ligação entre o pavimento térreo e o pavimento superior por meio de escada rolante já encomendada com as características apresentadas na seção longitudinal típica apresentada na figura a seguir, fornecida pelo fabricante (medidas em mm). O projeto executivo deve agora fazer ajustes em relação ao básico, utilizado para contratação. O pé-direito livre (face do piso à face inferior do forro) do pavimento térreo é de 3,60 m; a altura total prevista para a laje nervurada (altura da nervura, incluindo espessura de tabuleiro) é de 30 cm; o espaço entre a nervura e o forro, para passagem de instalações, é de 25 cm; a espessura do forro do pavimento térreo, de 4 cm; e a altura final do piso elevado do pavimento superior, acima do nível da laje, de 50 cm.

A determinação do comprimento total L, que deve ser reservado para a escada rolante no projeto, seguirá a fórmula L = H x 1,732 + 4731, com tolerância de execução de 5 mm, para mais ou para menos.

A distância L a ser observada na execução da obra, arredondada para a casa dos milímetros, deverá ficar entre
