Questão
ID 2327329Disciplina: Engenharia Mecânica
Assunto: Sistemas de Refrigeração
Ano: 2024 Banca: FAURGS - Fundação de Apoio da Universidade Federal do Rio Grande do Sul Órgão: Hospital de Clínicas de Porto Alegre

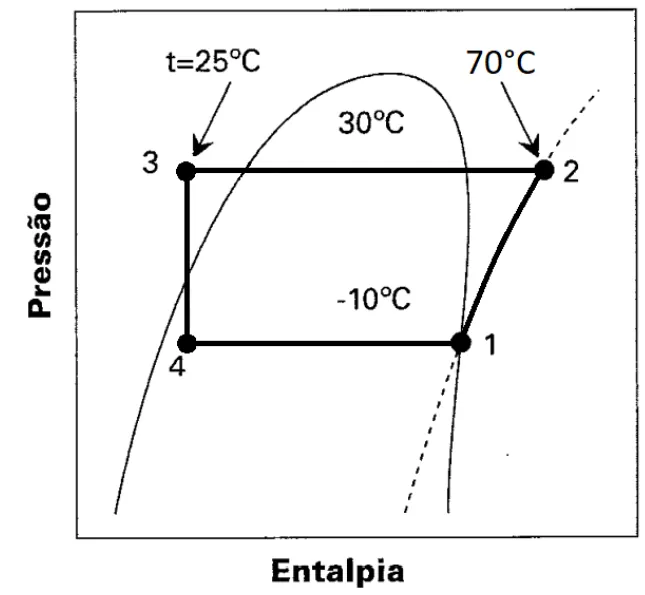

Observe a representação do funcionamento de um sistema de refrigeração no diagrama de Mollier abaixo.
Assinale com V (verdadeiro) ou com F (falso) as seguintes afirmações sobre os parâmetros de funcionamento do sistema de refrigeração representado no diagrama de Mollier.
( ) A temperatura de condensação do fluido refrigerante no condensador é de 30° C.
( ) O superaquecimento do fluido refrigerante na sucção do compressor é de 25 K.
( ) A temperatura do fluido refrigerante na descarga do compressor é de 100° C.
( ) O sub-resfriamento do fluido refrigerante na linha de líquido é de 5 K.
( ) A temperatura de evaporação do fluido refrigerante no evaporador é de -10° C.
A sequência correta de preenchimento dos parênteses, de cima para baixo, é
