Questão 2318353

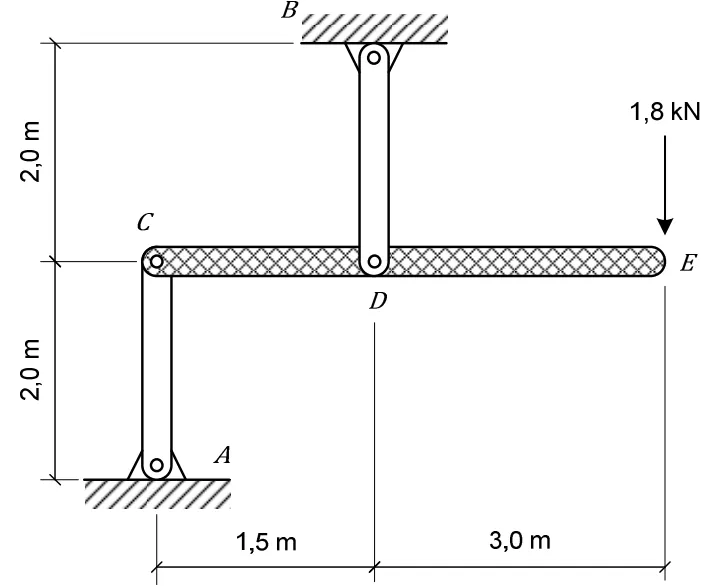

A figura acima apresenta uma estrutura em equilíbrio, formada por uma barra horizontal CE e duas barras verticais rotuladas AC e BD. Todas as barras possuem material uniforme e homogêneo e as barras AC e BD têm peso desprezível, enquanto a barra CE tem densidade linear de massa μ. Na extremidade da barra CE, há uma carga concentrada vertical, de cima para baixo, de 1,8 kN. Para que a força de tração na barra BD seja 8,1 kN, a densidade linear de massa μ da barra CE, em kg/m, e a força em módulo na barra AC, em kN, devem ser iguais a:

Dado:

• aceleração da gravidade: g = 10 m/s² .
