Questão
ID 2309151Disciplina: Engenharia Civil
Assunto: Hiperestática
Ano: 2017 Banca: FAEPESUL Órgão: Prefeitura Municipal de São João Batista

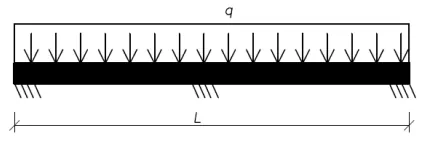

A Figura mostra uma viga engastada em três pontos distintos, e submetida a um carregamento distribuído homogeneamente.
Sabendo tratar-se de uma estrutura hiperestática, a alternativa que apresenta o correto padrão para o diagrama de momento fletor par este carregamento é:
