Questão 2300365

Arquitetura · 2020

Questão

ID 2300365

Disciplina: Arquitetura

Assunto: Desenho Técnico

Ano: 2020 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Barra dos Coqueiros

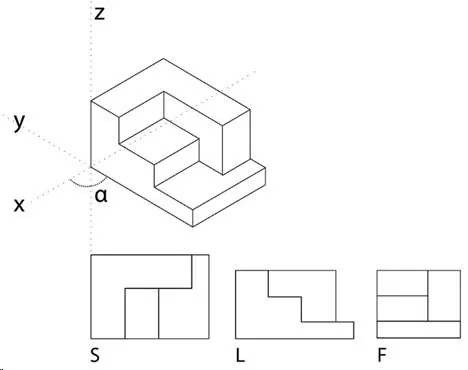

Considerando a figura precedente, bem como métodos, técnicas e normas de representação em arquitetura e urbanismo, assinale a opção correta.

Alternativa A:
Perspectivas isométricas ajudam o arquiteto a visualizar e resolver problemas de concepção arquitetônica, pois admitem variações no ângulo α indicado na figura.
Alternativa B:
A figura representa uma projeção diédrica, e as vistas indicadas por S, L e F podem ser representadas em qualquer quadrante.
Alternativa C:
O sistema indicado na figura pode ser utilizado para representar objetos muito variados de uma construção, como uma peça ou mesmo um ambiente.
Alternativa D:
A representação indicada na figura pode ser obtida no software sketch-up, por meio de um único comando de visualização de objeto, capaz de gerar diferenciação na espessura de linhas para as vistas indicadas por S, L e F.
Alternativa E:
S, L e F, indicadas na figura, correspondem a todas as projeções ortogonais do objeto que podem ser representadas em uma épura.
