Questão
ID 2204287Disciplina: Engenharia Ambiental e Sanitária
Assunto: Sistema de Abastecimento de Água
Ano: 2015 Banca: FGV - Fundação Getúlio Vargas Órgão: Secretaria Municipal de Educação de Cuiabá

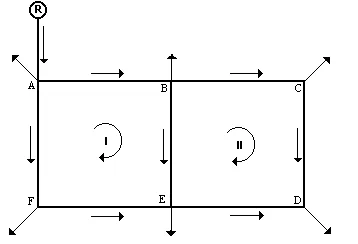

A figura a seguir mostra uma rede malhada de abastecimento de água com dois anéis, em que o reservatório R abastece as áreas específicas alimentadas pelos nós A, B, C, D, E e F.
A planilha a seguir mostra uma das iterações do cálculo pelo método de Hardy-Cross por compensação das vazões em que D é o diâmetro, L é o comprimento, Q é a vazão, h é a perda de carga calculada por Hazen-Williams (n = 1,85) e ∆Q é a correção de vazão dessa iteração.
trecho | D | L | QO | hf,o | hfo/QO | ∆QO |
(m) | (m) | (l/s) | (m) | (l/s) | ||
Anel I | ||||||
AB | 0,25 | 700 | 40,00 | 2,35 | 0,06 | |
BE | 0,1 | 500 | 10,00 | 11,22 | 1,12 | ?? |
EF | 0,15 | 700 | -20,00 | -7,86 | 0,39 | |
FA | 0,2 | 500 | -35,00 | -3,89 | 0,11 | ?? |
Soma | ||||||
Anel II | ||||||
BC | 0,2 | 700 | 25,00 | 2,93 | 0,12 | |
CD | 0,1 | 500 | 5,00 | 3,11 | 0,62 | |
DE | 0,1 | 700 | -5,00 | -4,36 | 0,87 | |
EB | 0,1 | 500 | -5,00 | -3,11 | 0,62 | |
Soma | ||||||
Baseado nas informações apresentadas, as correções de vazões dos trechos BE e FA são, respectivamente,
