Questão
ID 2174644Disciplina: Física
Assunto: Instrumentos de Medida
Ano: 2016 Banca: Fundação de Apoio à Educação e Desenvolvimento Tecnológico de Minas Gerais - Fundacao CEFETMINAS Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Sudeste de Minas Gerais

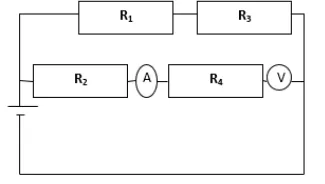

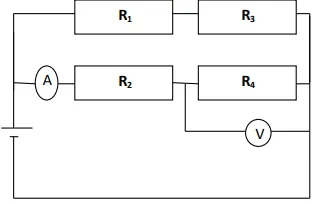

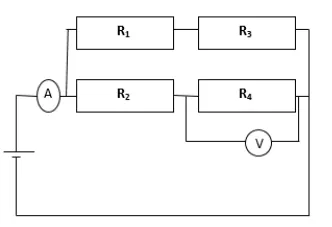

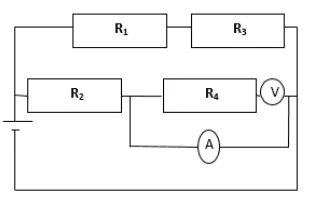

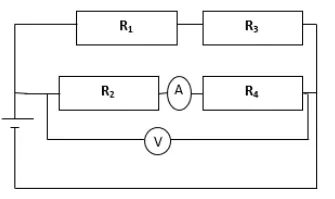

Os esquemas abaixo representam um circuito misto de resistores (R1, R2, R3 e R4). O voltímetro é representado por um círculo com um V e o amperímetro por um círculo com um A. Para se medir o valor da intensidade da corrente no resistor R4 e da tensão entre seus terminais, a maneira correta de associar esses aparelhos está melhor representada em:
