Questão
ID 2159133Disciplina: Segurança e Saúde no Trabalho (Teoria e Normas)
Assunto: NR 10 - Segurança em Instalações e Serviços em Eletricidade
Ano: 2023 Banca: QUADRIX - Instituto Quadrix Órgão: Conselho Regional de Engenharia e Agronomia de Goiás

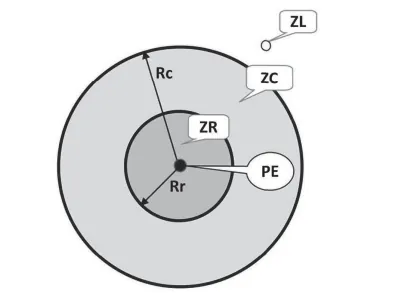

A NR-10 apresenta, na figura a seguir, as distâncias no ar que delimitam radialmente: zona livre (ZL); zona controlada (ZC); e zona de risco (ZR). Considerem-se um ponto da instalação energizado (PE) e uma superfície isolante (SI) construída com material resistente e dotada de todos os dispositivos de segurança.
Considere-se, também, a tabela a seguir, de raios de delimitação de zonas de risco, controlada e livre.
Faixa de tensão Nominal da instalação elétrica em kV | Rr - Raio de delimitação entre zona de risco e controlada em metros | Rc - Raio de delimitação entre zona controlada e livre em metros |
<1 | 0,20 | 0,70 |
\(\geq\) 1 e <3 | 0,22 | 1,22 |
\(\geq\) 3 e <6 | 0,25 | 1,25 |
\(\geq\) 6 e <10 | 0,35 | 1,35 |
\(\geq\) 10 e <15 | 0,38 | 1,38 |
\(\geq\) 15 e <20 | 0,40 | 1,40 |
\(\geq\) 20 e <30 | 0,56 | 1,56 |
\(\geq\) 30 e <36 | 0,58 | 1,58 |
\(\geq\) 36 e <45 | 0,63 | 1,63 |
\(\geq\) 45 e <60 | 0,83 | 1,83 |
\(\geq\) 60 e <70 | 0,90 | 1,90 |
\(\geq\) 70 e <110 | 1,00 | 2,00 |
\(\geq\) 110 e <132 | 1,10 | 3,10 |
\(\geq\) 132 e <150 | 1,20 | 3,20 |
\(\geq\) 150 e <220 | 1,60 | 3,60 |
\(\geq\) 220 e <275 | 1,80 | 3,80 |
\(\geq\) 275 e <380 | 2,50 | 4,50 |
\(\geq\) 380 e <480 | 3,20 | 5,20 |
\(\geq\) 480 e <700 | 5,20 | 7,20 |
Com base nessas informações, julgue os itens de 80 a 83.
Suponha-se que uma pessoa se encontra a 1 m de distância do PE. Nesse caso, é correto afirmar que essa pessoa se situa em uma ZL, para uma tensão nominal da instalação elétrica de 220 V, e em uma zona de risco (ZR), para uma tensão nominal da instalação elétrica de 150 kV.
