Questão 2157037 de Física - Fundação de Apoio à Educação e Desenvolvimento Tecnológico de Minas Gerais 2016

Questão

ID 2157037

Disciplina: Física

Assunto: Geradores e Receptores Reais

Ano: 2016 Banca: Fundação de Apoio à Educação e Desenvolvimento Tecnológico de Minas Gerais - Fundacao CEFETMINAS Órgão: Instituto Federal de Educação, Ciência e Tecnologia Farroupilha

Constantes Físicas

Aceleração da gravidade terrestre: g = 10 m/s²

Constante da Gravitação Universal: G = 6,70 x 10-11 N.m²/kg²

π = 3,0

Densidade do ar: ρ = 1,3 kg/m³

Massa da Terra: M_T = 6,0 x 10²⁴ kg

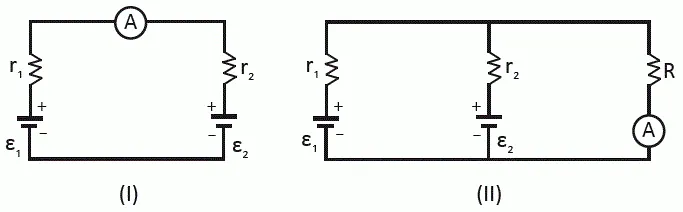

Duas pilhas apresentam as seguintes características: ε₁ = 1,52 V; r₁ = 2 Ω ; ε₂ = 1,44 V; r₂ = 2 Ω. As pilhas são ligadas de duas maneiras diferentes, segundo os circuitos 1 e 2, representados abaixo.

No circuito 1, é um amperímetro de resistência interna desprezível. No circuito 2, um resistor R = 380Ω é ligado em série ao mesmo amperímetro e este registra uma corrente elétrica de intensidade i = 4mA. Assim, no circuito

Alternativa A:
1, ε₂ funciona como um gerador de f.e.m. e ε₁ funciona como um gerador de f.c.e.m.
Alternativa B:
1, a intensidade da corrente elétrica que atravessa ε₁ e ε₂ é igual a 2mA no sentido anti-horário.
Alternativa C:
2, a intensidade da corrente elétrica que atravessa ε₁ e ε₂ valem, respectivamente, zero e 0,4 mA.
Alternativa D:
1, o amperímetro registra uma corrente elétrica de intensidade i = 20mA e seu sentido é o horário.
Alternativa E:
2, ε₁ e ε₂ funcionam como geradores de f.c.e.m. e o resistor R está submetido a uma d.d.p. igual a 1,44 V.
