Questão 2145383

Entende-se por empuxo de terra a ação horizontal produzida por um maciço de solo sobre as estruturas com ele em contato. Em outras palavras, o empuxo de terra é a resultante da distribuição das tensões horizontais atuantes em uma estrutura de contenção. A determinação da magnitude do empuxo de terra é fundamental para o projeto de estruturas de contenção, tais como muros de arrimo, cortinas de estacas-prancha, paredes de subsolos e encontro de pontes (Gerscovich; Danziger; Saramago, 2019).

Conforme a figura (sem escala), a seguir, um muro de arrimo de 6 metros de altura suporta um solo não coesivo, com peso específico igual a 16 kN/m³, ângulo de atrito interno de 30° e coeficiente de empuxo ativo (ka) igual a 1/3.

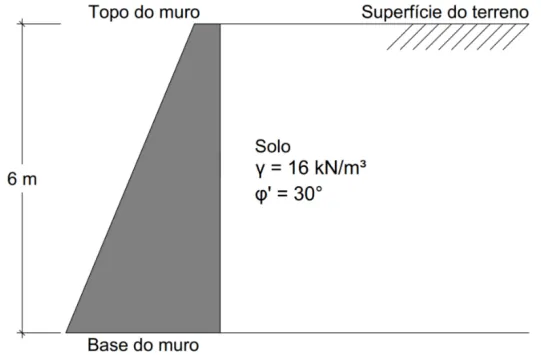

Figura – Muro de arrimo

Fonte: dados do elaborador

Aplicando a teoria de Rankine, assinale a alternativa que apresenta, respectivamente, o empuxo ativo total por metro linear e seu ponto de atuação em relação à base do muro:
