Questão 2145374

O sistema predial de esgoto é regulamentado pela NBR 8160 (ABNT, 1999), que fixa as condições exigíveis e as recomendações relativas a projeto, execução, ensaio e manutenção dos sistemas prediais de esgotos sanitários, para atenderem às exigências mínimas quanto à higiene, à segurança e ao conforto dos usuários, tendo em vista a qualidade desses sistemas. Um dos métodos estabelecidos por essa norma, para dimensionamento das tubulações que compõem esse sistema, é das Unidades Hunter de Contribuição (UHC). O número de UHC’s da bacia sanitária, chuveiro e lavatório de residência são, respectivamente: 6, 2 e 1. Na figura, é mostrado o banheiro de um pavimento tipo, de uma edificação que possui 5 pavimentos, em que apenas esse tipo de ambiente sanitário, com essas mesmas configurações, é ligado ao tubo de queda, com subsistema de ventilação conforme apresentado.

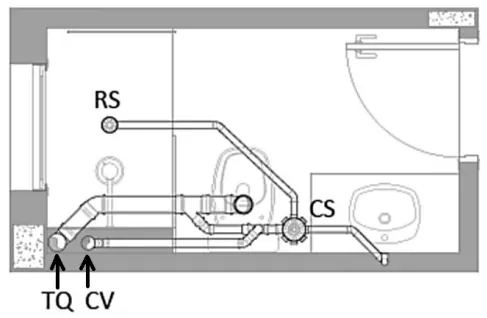

RS é o ralo seco do chuveiro, TQ é o tubo de queda, CV é a coluna de ventilação e CS é a caixa sifonada. Fonte: Carvalho Júnior (2023)

Quadro – Dimensionamento de ramais de ventilação de acordo com método das Unidades Hunter de Contribuição, para grupos de aparelhos com bacias sanitárias.

A partir dessas informações, assinale a alternativa que mostra corretamente, em sequência: o número de UHC para dimensionamento da coluna de ventilação, o diâmetro nominal do ramal de ventilação e o número de UHC para dimensionamento do ramal de esgoto da caixa sifonada.
