Questão 2145364

A viga simplesmente apoiada com 4 m de comprimento (L₁ = 0,5 m e L₂ = 3 m), ilustrada na figura, a seguir, está submetida a ações permanentes e variáveis (cargas de uso e ocupação), que combinadas geram uma carga uniformemente distribuída q_d, e duas cargas equidistantes P_d.

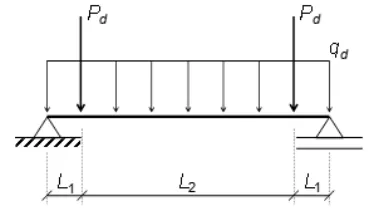

Figura – Viga simplesmente apoiada (sem escala)

Fonte: produzido pelo elaborador

Algumas das combinações de ações usuais para o projeto de estruturas de concreto armado resultam nas seguintes cargas de cálculo:

- combinação última normal: q_d = 14 kN/m; P_d = 17 kN;

- combinação rara de serviço: q_d = 10 kN/m; P_d = 12,2 kN;

- combinação frequente de serviço: q_d = 7 kN/m; P_d = 8,4 kN.

Considerando as seguintes etapas do projeto:

I. dimensionamento das armaduras longitudinais;

II. verificação da formação de fissuras (ELS-F);

III. verificação da abertura das fissuras (ELS-W);

Assinale a alternativa CORRETA que apresenta os momentos fletores máximos calculados para I, II e III, respectivamente.
