Questão 2145362

Um pórtico simplesmente apoiado, ilustrado a seguir, é composto por dois pilares de igual comprimento, 4 m, e uma viga com 6 m. A estrutura é solicitada por 3 carregamentos concentrados: um momento fletor no ponto A, identificado por M_A, e duas forças nos pontos C e E, identificadas por F_C e F_E, respectivamente.

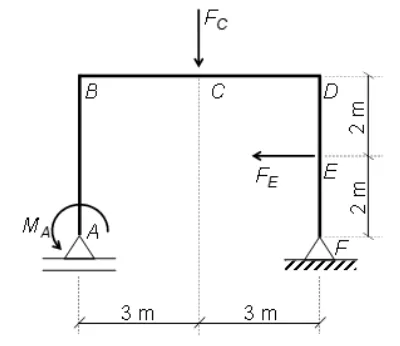

Figura – Pórtico simplesmente apoiado (sem escala)

Fonte: produzido pelo elaborador

Considerando os carregamentos com as direções indicadas na figura e com as intensidades M_A = 6 kN.m, F_C = 8 kN e F_E = 15 kN, assinale a alternativa CORRETA que contém os valores dos esforços internos, normal (N_B), cortante (V_B) e momento fletor (M_B) no topo do pilar esquerdo (ponto B), respectivamente.
