Questão
ID 2145361Disciplina: Engenharia Civil
Assunto: Treliças
Ano: 2026 Banca: UFLA - Universidade Federal de Lavras Órgão: Universidade Federal de Lavras
Uma treliça de altura constante, ilustrada a seguir, tem duas cargas aplicadas nos nós A e B, FA e FB, respectivamente.

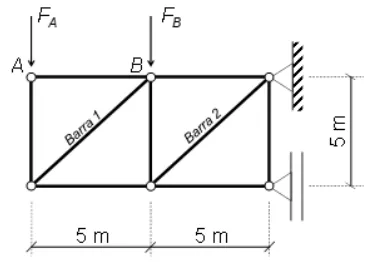

Figura – Treliça de altura constante (sem escala)
Fonte: produzido pelo elaborador
Considere:
• Todos os nós são rotulados;
• As cargas são aplicadas sobre os nós;
• As forças normais N nas barras diagonais (Barra 1 e Barra 2) são conhecidas: NBarra1 = \(10\sqrt{2}\) kN (tração) e NBarra2 = \(40\sqrt{2}\) kN (tração)
Calcule a intensidade das cargas FA e FB e, a seguir, assinale a alternativa CORRETA:
