Questão 2145337

A NBR 6118 (ABNT, 2023) define condições limites para a capacidade de rotação (dutilidade) na avaliação de vigas de concreto armado no Estado Limite Último (ELU) de flexão. Tal condição é avaliada pela relação x/d (sendo x a posição da linha neutra medida a partir da face mais comprimida e d a altura útil da seção transversal). Em concretos com f_ck igual ou inferior a 50 MPa ( \(\varepsilon _{c2}\) = 2‰ e \(\varepsilon _{cu}\) = 3,5‰), para uma dutilidade adequada, a relação x/d deve ser igual ou inferior a 0,45.

Analise a figura, a seguir, e assinale a alternativa CORRETA que contém os domínios de deformação compatíveis com a condição de dutilidade para projetos de vigas de concreto armado no ELU de flexão.

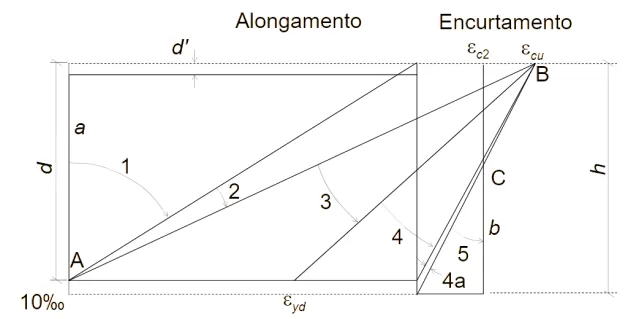

Figura – Domínios de deformação

Fonte: Adaptado da NBR 6118 (ABNT, 2023)
