Questão 2145119

Engenharia Civil · 2023

Questão

ID 2145119

Disciplina: Engenharia Civil

Assunto: Treliças

Ano: 2023 Banca: UFLA - Universidade Federal de Lavras Órgão: Universidade Federal de Lavras

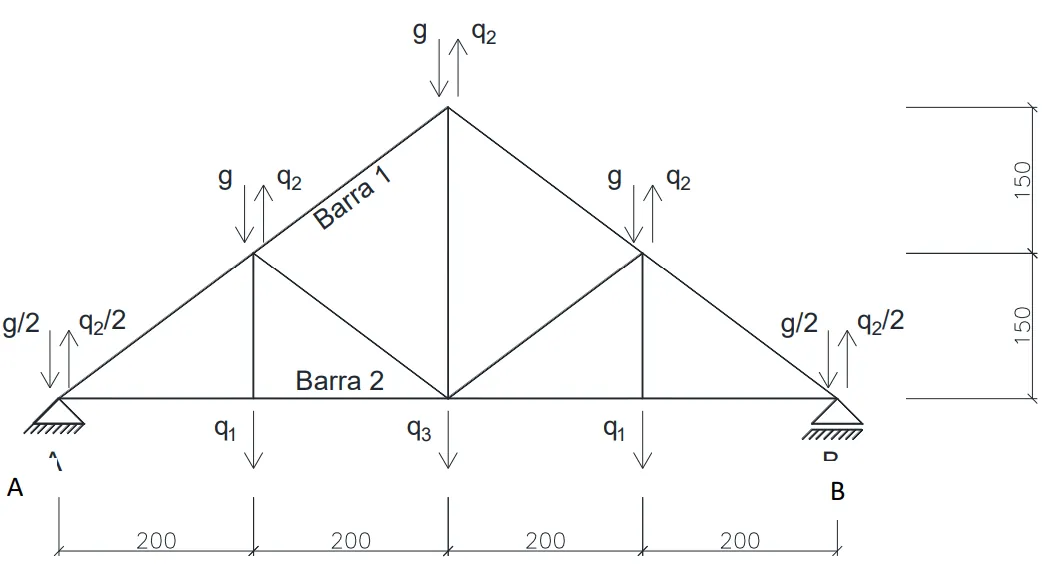

INSTRUÇÃO: A figura e os dados a seguir se referem às questões 37 e 38

Considere:

g= 10 kN (ação permanente) : γ_g= 1,40 ou 1,0;
q₁= 20 kN (sobrecarga 1) : γ_q= 1,50 e ψ₀= 0,70;
q₂= 12 kN (vento) : γ_q= 1,40 e ψ₀= 0,60;
q₃= 15 kN (sobrecarga 2) : γ_q= 1,50 e ψ₀= 0,70;
Todos os nós são articulados;
Todas as forças são aplicadas nos nós.

Quadro 1- Forças axiais nas barras (valores característicos).

	N_Barra1 (kN)	N_Barra2 (kN)
g	-16,4	+18,4
q₁	-16,5	+23,9
q₂	+19,6	-22,1
q₃	-12,0	+9,4

Combinação última normal

\(F_{d}= \begin{matrix} m \\ \sum \\ i=1 \end{matrix}\) \((\gamma _{gi}F_{Gi,k})\) \(+ \gamma _{q1}F_{Q1,k} +\) \(\begin{matrix} n \\ \sum \\ j=2 \end{matrix}\) \(=\gamma _{qj}ψ_{oj}F_{Qj,k}\)

Considerando a atuação simultânea das ações g e q₁, calcule a intensidade das reações verticais dos apoios A (A_y) e B (B_y) para as ações com valores característicos.

Assinale a alternativa CORRETA:
