Questão
ID 2145117Disciplina: Engenharia Civil
Assunto: NBR 6118 – Projeto de Estruturas de Concreto – Procedimento
Ano: 2023 Banca: UFLA - Universidade Federal de Lavras Órgão: Universidade Federal de Lavras
De acordo com o item 14.7.6 da NBR 6118 (ABNT, 2014), as reações de apoio das lajes maciças retangulares com carga uniforme podem ser calculadas, de forma aproximada, a partir do traçado das charneiras plásticas.

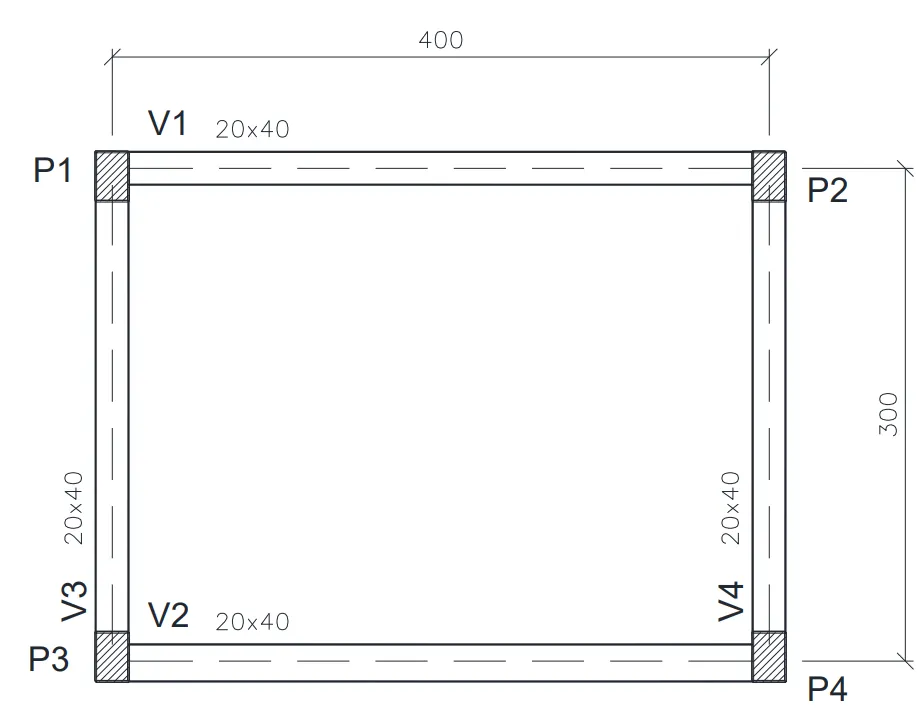

Para a laje da figura seguinte, considere:
- não continuidade da laje com lajes adjacentes;
- carga uniformemente distribuída sobre a laje, p (p=g+q), igual a 5,0 kN/m²;
- hipótese de vigas de concreto armado de seção 20 cm x 40 cm (base x altura) simplesmente apoiadas nos pilares;
- cálculos empregando valores característicos (sem o emprego de fatores de combinação);
- peso específico do concreto armado igual a 25 kN/m³.
Dimensões em centímetros
Analise as afirmativas, a seguir, e classifique-as em verdadeiras (V) ou falsas (F):
( ) As reações de apoio da laje nas vigas 2 e 3 são, respectivamente, 4,69 kN/m e 3,75 kN/m.
( ) A ação total em kN na extremidade superior do pilar 3 é igual a 22,00 kN.
( ) As reações de apoio da laje nas vigas 2 e 3 são, respectivamente, 5,88 kN/m e 3,75 kN/m.
( ) A reação de apoio da laje na viga 4 é igual a 3,25 kN/m.
( ) A área de influência da laje na viga 2 é igual a 4,70 m².
Assinale a alternativa que apresenta a sequência CORRETA:
