Questão 2139154

Engenharia Civil · 2016

Questão

ID 2139154

Disciplina: Engenharia Civil

Assunto: Vigas

Ano: 2016 Banca: IFMS - Instituto Federal de Educação, Ciência e Tecnologia do Mato Grosso do Sul Órgão: Instituto Federal de Mato Grosso do Sul

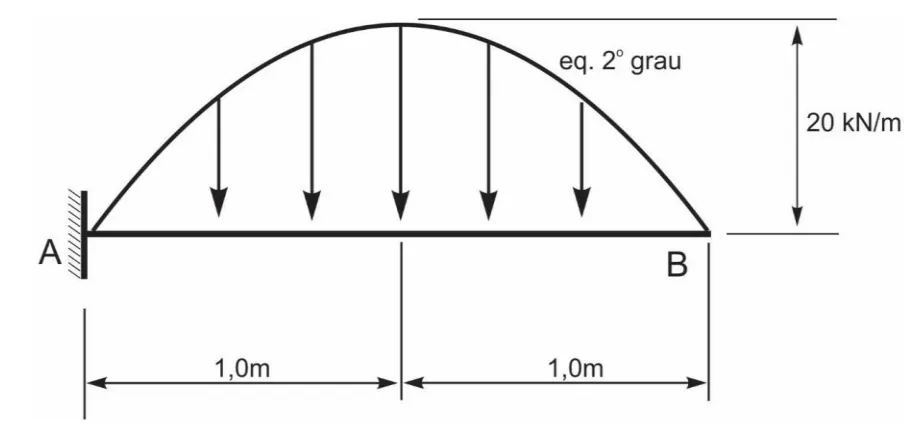

Considerando a viga em balanço acima, assinale a alternativa correta. Considere que o peso próprio da viga é desprezível.

Alternativa A:
O valor da reação de apoio vertical e o momento no ponto A vale, \(\frac{160}{6}\ KN\\) e \(\frac{160}{6}\ KN.m\) , respectivamente.
Alternativa B:
O diagrama de momento fletor é uma equação do 3^o grau.
Alternativa C:
O valor da reação de apoio vertical e o momento no ponto A vale, \(\frac{160}{6}KN\) e , \(\frac{320}{6}KN.m\) respectivamente.
Alternativa D:
O diagrama do esforço cortante é uma equação do 4^o grau.
Alternativa E:
O valor da reação de apoio vertical e o momento no ponto A vale, \(\frac{160}{3}KN\) e , \(\frac{160}{3}KN.m\) , respectivamente.
