A figura a seguir apresenta um esquema multifilar de ligação de dois interruptores paralelos ou Three-Way, colocados em dois pontos diferentes de uma instalação elétrica. Esse interruptor tem a finalidade de acender ou de apagar a lâmpada em dois pontos distintos. Com base no esquema mostrado, analise as afirmações a seguir:
I. Mantendo o interruptor 2 na posição em que se encontra e mudando a posição do interruptor 1, a lâmpada acenderá.
II. O esquema apresentado não está correto, pois falta um condutor terra para o correto funcionamento.
III. Os dois interruptores no circuito são do tipo intermediário.

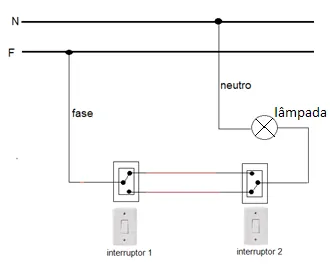

Figura 1: Esquema de um diagrama multifilar
Fonte: IFSP, 2023.
Assinale a alternativa com apenas afirmação(ões) correta(s):
