Questão 2130061 de Engenharia Civil - IFSP 2023

Questão

ID 2130061

Disciplina: Engenharia Civil

Assunto: NBR 8160 – Sistemas Prediais de Esgoto Sanitário – Projeto e Execução

Ano: 2023 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

Segundo a ABNT NBR 8160:1999, o sistema de esgoto sanitário tem por funções básicas coletar e conduzir os despejos provenientes do uso dos aparelhos sanitários a um destino apropriado. Para que estes despejos cheguem à rede pública, há a necessidade de se realizar a montagem de tubulações de esgoto em ambientes onde serão produzidos despejos.

Assinale a alternativa que identifica e descreve corretamente os componentes integrantes da tubulação de esgoto:

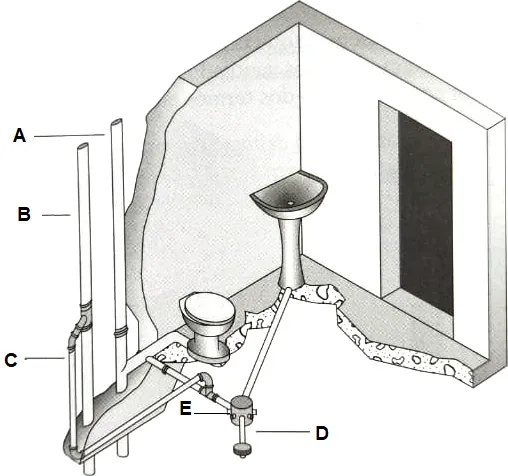

Figura 1 – Tubulação de esgoto de um banheiro

Botelho, M. H.C.; Ribeiro, G. A. Instalações hidráulicas prediais: Usando Tubos de PVC e PPR. 3ª ed. São Paulo: Blucher, 2010.

Alternativa A:
A - Coluna de ventilação: Tubulação vertical que recebe efluentes de subcoletores, ramais de esgoto e ramais de descarga; B - Tubo de queda: Tubo vertical que se prolonga através de um ou mais andares; C - ramal de ventilação: Tubo ventilador que interliga o desconector, ou ramal de descarga, ou ramal de esgoto de um ou mais aparelhos sanitários a uma coluna de ventilação ou a um tubo ventilador primário; D - ramal de descarga: Tubulação que recebe diretamente os efluentes de aparelhos sanitários; E - caixa sifonada: Caixa provida de desconector, destinada a receber efluentes da instalação secundária de esgoto.
Alternativa B:
A - Tubo de queda: Tubulação vertical que recebe efluentes de subcoletores, ramais de esgoto e ramais de descarga; B - Coluna de ventilação: Tubo ventilador vertical que se prolonga através de um ou mais andares; C - ramal de ventilação: Tubo ventilador que interliga o desconector, ou ramal de descarga, ou ramal de esgoto de um ou mais aparelhos sanitários a uma coluna de ventilação ou a um tubo ventilador primário; D - ramal de esgoto: Tubulação que recebe diretamente os efluentes de aparelhos sanitários; E - caixa sifonada: Caixa provida de desconector, destinada a receber efluentes da instalação secundária de esgoto.
Alternativa C:
A - Tubo de queda: Tubulação vertical que recebe efluentes de subcoletores, ramais de esgoto e ramais de descarga; B - Coluna de ventilação: Tubo ventilador vertical que se prolonga através de um ou mais andares; C - ramal de ventilação: Tubo ventilador que interliga o desconector, ou ramal de descarga, ou ramal de esgoto de um ou mais aparelhos sanitários a uma coluna de ventilação ou a um tubo ventilador primário; D - ramal de descarga: Tubulação que recebe diretamente os efluentes de aparelhos sanitários; E - Ralo seco: Caixa provida de desconector, destinada a receber efluentes da instalação secundária de esgoto.
Alternativa D:
A - Tubo de queda: Tubulação vertical que recebe efluentes de subcoletores, ramais de esgoto e ramais de descarga; B - Coluna de ventilação: Tubo ventilador vertical que se prolonga através de um ou mais andares; C - Ramal de ventilação: Tubo ventilador que interliga o desconector, ou ramal de descarga, ou ramal de esgoto de um ou mais aparelhos sanitários a uma coluna de ventilação ou a um tubo ventilador primário; D - Ramal de descarga: Tubulação que recebe diretamente os efluentes de aparelhos sanitários; E - Caixa sifonada: caixa provida de desconector, destinada a receber efluentes da instalação secundária de esgoto.
