Questão
ID 2130035Disciplina: Engenharia Civil
Assuntos: Pórticos, Quadros e Arcos
Ano: 2023 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

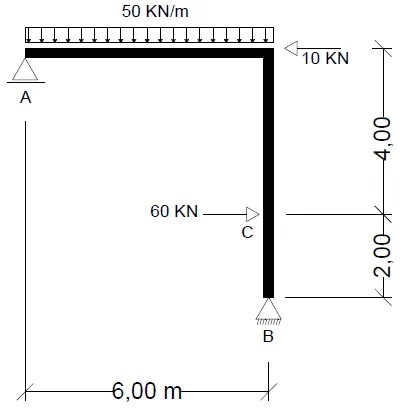

Um pórtico está submetido a um carregamento distribuído e a forças concentradas de acordo com a figura abaixo. Qual alternativa está correta quanto ao diagrama de momento fletor para as barras (pórtico).
Fonte: IFSP, 2023.
