Questão
ID 2129817Disciplina: Engenharia Mecânica
Assunto: Sistemas Hidráulicos
Ano: 2022 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

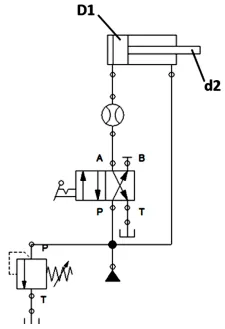

Em um laboratório de mecânica, foi feito um dispositivo hidráulico para controlar a abertura e o fechamento da porta de um forno. Com base no circuito hidráulico do dispositivo, foi pedido para o técnico calcular a velocidade de avanço do pistão (fechamento da porta) e checar a vazão indicada no medidor.
Fonte: IFSP, 2022.
Sabendo-se que D1 = 8 cm, d2 = 5,6 cm, pressão da bomba = 90 bar e vazão da bomba = 40 L/min.
Qual deve ser o valor aproximado indicado no medidor de vazão e a velocidade de avanço do atuador?
