Questão 2127976

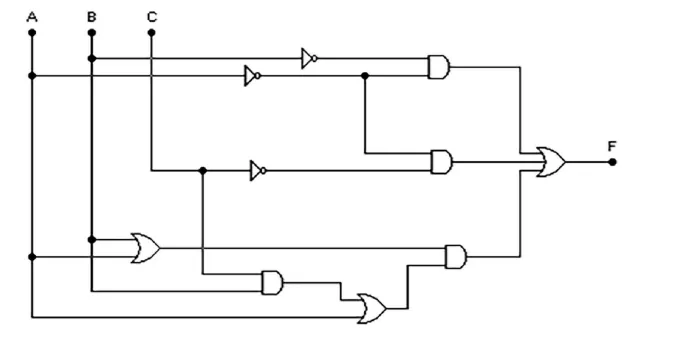

A equação lógica associada ao circuito é F = (A+B). (A+C) + A'B'.

A equação lógica associada ao circuito é F = (A+B” + (A+C) + (AC).

A simplificação da equação lógica do circuito com a aplicação do Mapa de Karnaugh produzirá F = ABC.

A simplificação da equação lógica do circuito com a aplicação do Mapa de Karnaugh produzirá F= ABC + ABC.

A função resultante equivale ao nível lógico 1.
