Questão 2127355

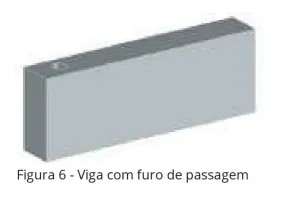

As aberturas em vigas, contidas no seu plano principal, como furos para passagem de tubulação vertical nas edificações, não podem ter diâmetros superiores a 1/3 da largura dessas vigas nas regiões desses furos. Deve ser verificada a redução da capacidade portante ao cisalhamento e à flexão na região da abertura. A distância mínima de um furo à face mais próxima da viga deve ser no mínimo igual a 5 cm e duas vezes o cobrimento previsto nessa face (NBR 6118:2014). Partindo dessa orientação normativa, considerando que a diminuição da seção tem capacidade para resistir aos esforços previstos no cálculo, além de boa concretagem, analise a figura a seguir, que apresenta uma viga (20 x 50 cm) com um furo de passagem de diâmetro de \(\phi\) 75 mm, centrado na metade da largura (equidistante da face do elemento estrutural) da viga e assinale a resposta correta.
