Questão 2127353

Além do recalque devido ao solo, as estacas, quando submetidas a uma carga no topo, apresentam o encurtamento elástico (pe), que pode ser definido pela lei de Hooke como:

\(\rho _{\epsilon} = \frac{1}{A_{e}E_{c}}\sum P_{i}L_{i}\)

(Cintra e Aoki,2011)

em que:

A_e = área da seção do fuste da estaca;

E_c =módulo de elasticidade do concreto;

P_i = valor médio do esforço normal; e

L_i = comprimento da estaca para cada esforço normal considerado.

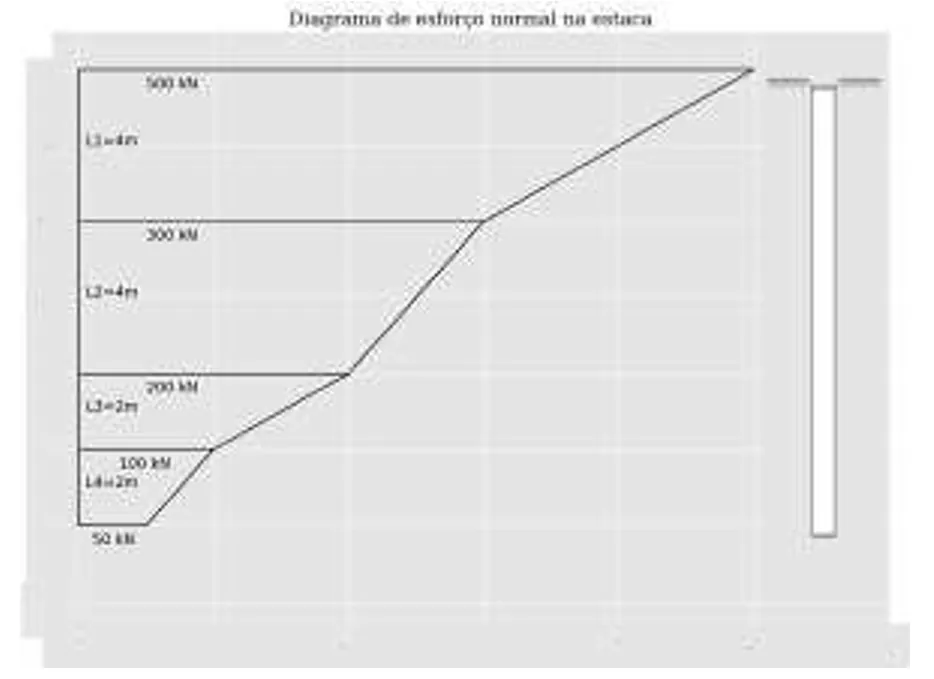

A figura abaixo representa o esforço normal de uma estaca pré-moldada de concreto de 12,0 m e área da seção do fuste de 0,071 m?. Assumindo que o módulo de elasticidade do concreto para essa estaca seja de 28 GPa, calcule o encurtamento elástico, em mm, e assinale a alternativa correspondente ao resultado para duas casas decimais.

Figura 3 - Diagrama de esforço normal na estaca
