Questão
ID 2127121Disciplina: Tecnologia da Informação
Assunto: Diagramas Estruturais
Ano: 2023 Banca: IFMT - Instituto Federal de Educação, Ciência e Tecnologia de Mato Grosso Órgão: Instituto Federal de Mato Grosso
A seguir, é apresentado um código na linguagem de programação Java.
Livro.java
public class Livro {
private String nome;
protected double valor;
public Livro(String nome, double valor) {
this.nome = nome;
this.valor = valor;
}
public String getNome() {
return nome;
}
}
Impresso.java
public class Impresso extends Livro {
private int paginas;
public Impresso(String nome, double valor, int paginas) {
super (nome, valor);
this.paginas = paginas;
}
public int getPaginas( ) {
return paginas;
}
public double getValor ( ) {
return valor + 0.05 * paginas;
}
}
Ebook. java
public class Ebook extends Livro {
private int bytes;
public Ebook(String nome, double valor, int bytes) {
super (nome, valor);
this.bytes = bytes;
}
public int getBytes() {
return bytes;
}
public double getValor() {
return valor;
}
}

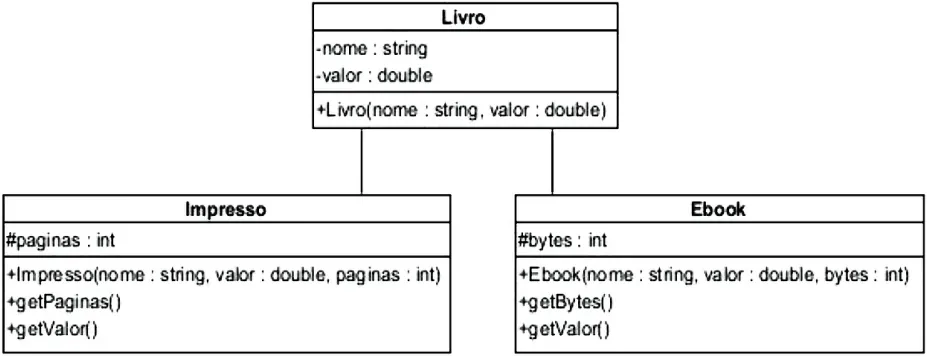

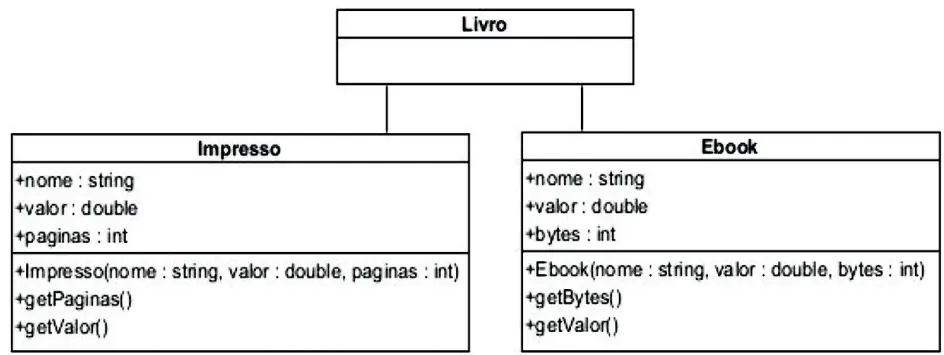

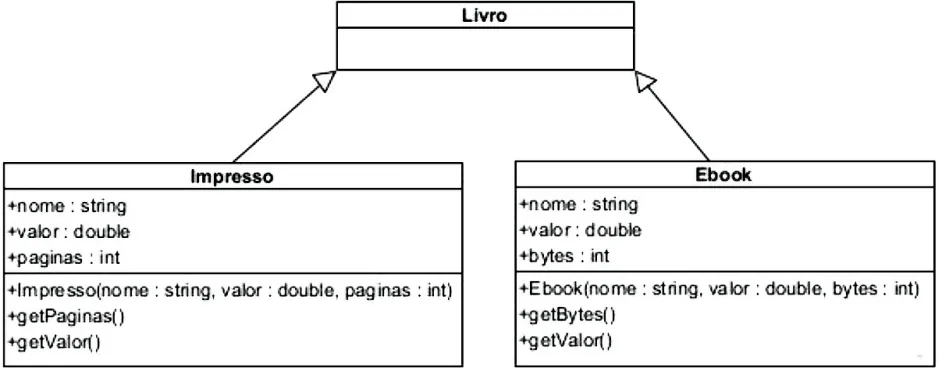

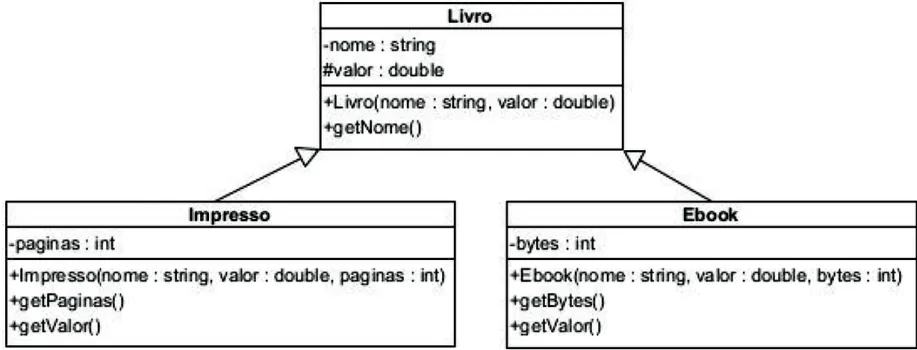

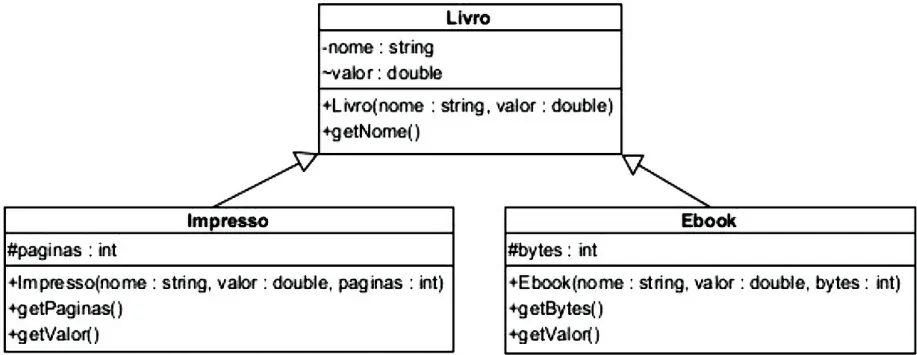

Utilizando a engenharia reversa nesse trecho de código, o diagrama de classes da UML corresponde é:
