Questão

ID 2126549

Disciplina: Engenharia Civil

Assunto: Alvenaria Estrutural

Ano: 2022 Banca: IFMT - Instituto Federal de Educação, Ciência e Tecnologia de Mato Grosso Órgão: Instituto Federal de Mato Grosso

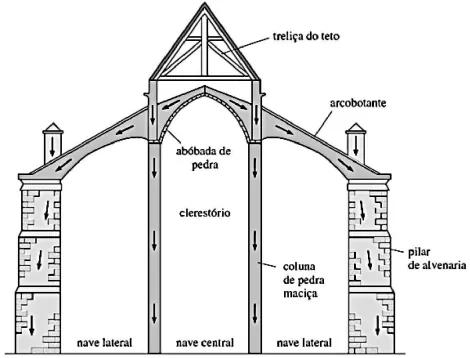

A figura abaixo foi extraída do livro Fundamentos da Análise Estrutural, de Kenneth M. Leet, Chia-Ming Uang e Anne M. Gilbert, e mostra, através das setas, o fluxo das forças. Nota-se o alargamento dos pilares de alvenaria. Essa técnica construtiva (alargamento dos pilares) se dá porque:

Figura 1 - Corte transversal simplificado (LEET; UANG; GILBERT, 2014)

Alternativa A:
Trata-se de mero artifício estético sem correlação estrutural.
Alternativa B:
A transmissão do empuxo da abóbada aos pilares de alvenaria deve ser solicitada à compressão.
Alternativa C:
Em estruturas de painéis de grande altura, o alargamento dos pilares combate o momento fletor.
Alternativa D:
Os pilares de alvenaria suportam, diretamente, a treliça do teto.
Alternativa E:
Todo o empuxo da abóbada é suportado pelas colunas de pedra, e os pilares são meros arranjos arquitetônicos.
