Questão 2124479

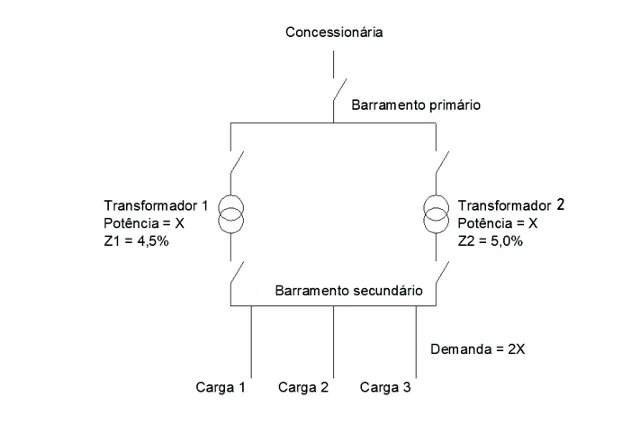

Uma subestação elétrica de um campus estudantil possui dois transformadores trifásicos, que são ligados de forma alternada, ou seja, um é backup do outro, de modo que, no caso de manutenção de um deles, o outro assuma a carga em sua plenitude. Para atender a mais estudantes, foram sendo construídas nesse campus várias outras edificações. O engenheiro eletricista responsável, ao verificar que a demanda vinha aumentando mês a mês, decidiu colocar esses transformadores em paralelo definitivamente, conforme desenho simplificado a seguir:

Observa que, adotando a impedância média dos transformadores como 4,7%, mesmo com todas as condições de paralelismo, há uma pequena diferença em suas impedâncias percentuais, sendo Z1 = 4,5% e Z2 = 5%.

Isso faz com que, se os transformadores forem postos em paralelo,
