Questão
ID 2124120Disciplina: Tecnologia da Informação
Assuntos: Portas Lógicas (AND, OR, NOT, XOR, NAND, NOR)
Ano: 2019 Banca: Colégio Pedro II Órgão: Colégio Pedro II

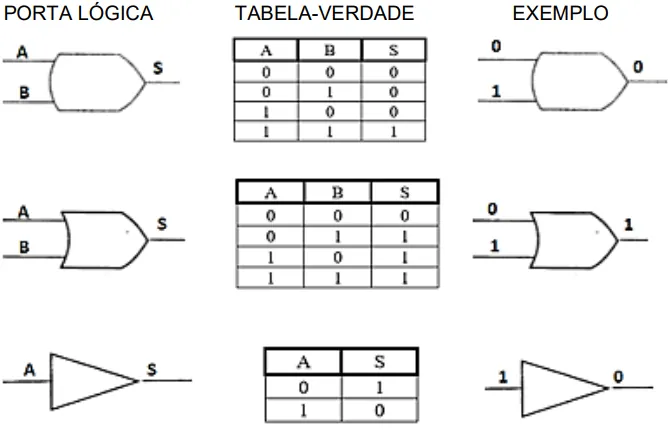

Considere as seguintes portas lógicas, suas respectivas tabelas-verdade e exemplos:

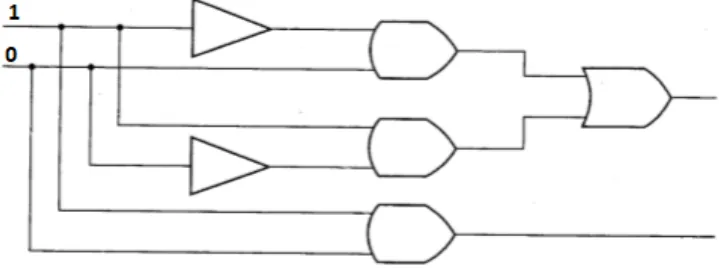

Foi proposto o circuito a seguir:
Assinale a alternativa que apresenta o que será mostrado ao final do circuito.
