Questão
ID 2119886Disciplina: Tecnologia da Informação
Assunto: DER - DIAGRAMA DE ENTIDADE E RELACIONAMENTO
Ano: 2022 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Secretaria de Planejamento, Governança e Gestão do Rio Grande do Sul - Spgg

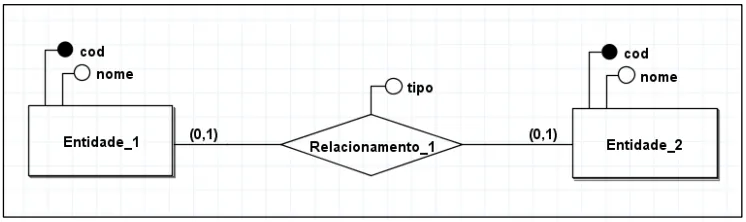

Considere o diagrama Entidade-Relacionamento (ER) da Figura 1 abaixo, construído no software brModelo versão 3.31:
Figura 1 - Diagrama ER
Agora, considere as implementações abaixo:
Implementação 1:
Entidade_1 (cod1, nome, cod2, tipo)
cod2 referencia Entidade_2
Entidade_2 (cod2, nome)
Implementação 2:
Entidade_1 (cod1, nome)
Entidade_2 (cod2, nome, cod1, tipo)
Cod1 referencia Entidade_1
Implementação 3:
Entidade_1 (cod1, nome)
Entidade_2 (cod2, nome)
Entidade_3 (cod1, cod2, tipo)
cod1 referencia Entidade_1
cod2 referencia Entidade_2
Quais implementações representam corretamente o diagrama ER da Figura 1?
