Questão 2117913

Física · 2018

Questão

ID 2117913

Disciplina: Física

Assunto: Circuitos Elétricos e Leis de Kirchhoff

Ano: 2018 Banca: IFSUL - Instituto Federal de Educação, Ciência e Tecnologia Órgão: Instituto Federal de Educação, Ciência e Tecnologia Sul-rio-grandense

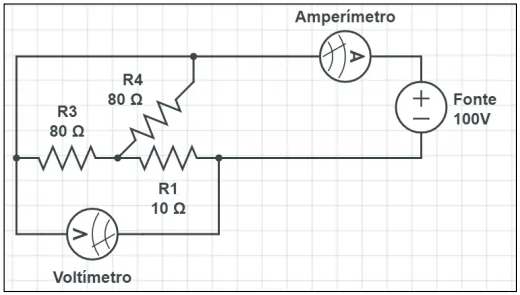

O circuito abaixo foi montado numa atividade experimental. Partiu-se da montagem, do cálculo das medidas elétricas e da utilização de instrumentos de medida, a fim de verificar-se a corrente elétrica, bem como a diferença de potencial.

Com relação aos resultados, afirmar-se que a corrente prevista teoricamente para ser medida pelo amperímetro é de

Alternativa A:
2,0 A ; entretanto, considerando -se a resistência interna do voltímetro como sendo de 1000 Ω e desconsiderando-se a resistência do amperímetro, tem-se uma medida de 2,1 A.
Alternativa B:
2,36 A ; entretanto, considerando-se a resistência interna do voltímetro como sendo de 1000 Ω e desconsiderando-se a resistência do amperímetro, tem-se uma medida de 2,46 A.
Alternativa C:
12,5 ; entretanto, considerando-se a resistência interna do voltímetro como sendo de 1000 Ω e desconsiderando-se a resistência do amperímetro, tem-se uma medida de 12,6 A.
Alternativa D:
1,1 A; entretanto, considerando-se a resistência interna do voltímetro como sendo de 1000 Ω e desconsiderando-se a resistência do amperímetro, tem-se uma medida de 2,1 A.
