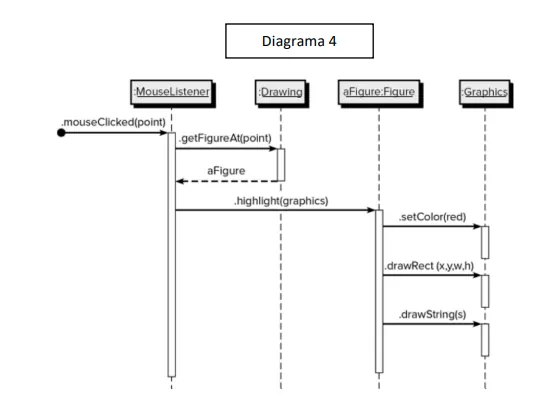

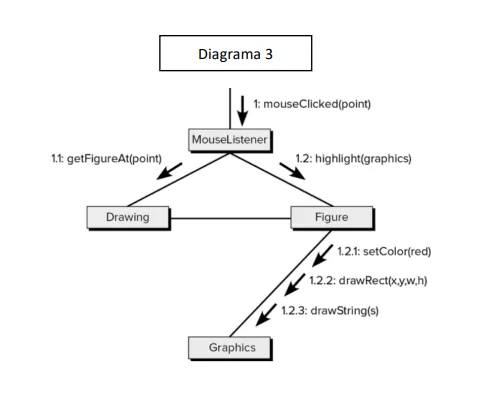

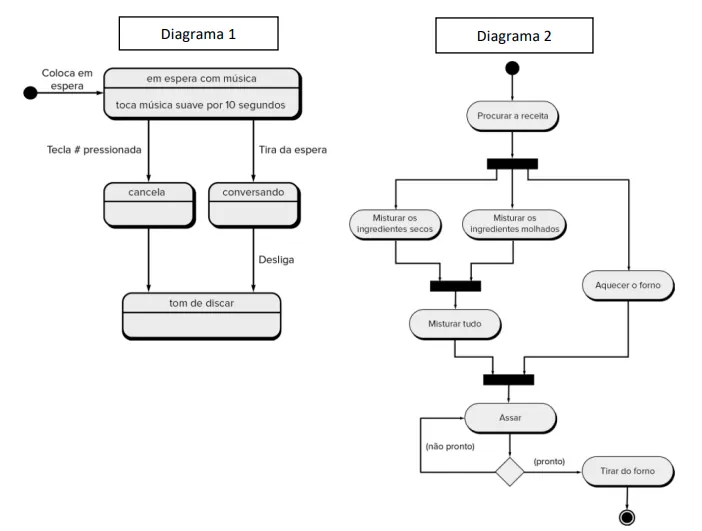

As figuras a seguir apresentam típicos diagramas UML nomeados como Diagrama1, Diagrama2, Diagrama3 e Diagrama4. Qual alternativa identifica o nome de cada diagrama, na ordem do Diagrama1 ao Diagrama4?

(fonte das figuras: R.S. PRESSMAN, B.R. MAXIM, B.R., Engenharia de Software: Uma Abordagem Profissional, 8ª edição, Ed. McGraw-Hill)

Alternativa A:
Diagrama de Atividades, Diagrama de Estados, Diagrama de Comunicação e Diagrama de Sequência.
Alternativa B:
Diagrama de Estados, Diagrama de Atividades, Diagrama de Comunicação e Diagrama de Sequência.
Alternativa C:
Diagrama de Atividades, Diagrama de Sequência, Diagrama de Estados e Diagrama de Comunicação.
Alternativa D:
Diagrama de Sequência, Diagrama de Estados, Diagrama de Atividades e Diagrama de Comunicação.
Alternativa E:
Diagrama de Estados, Diagrama de Comunicação, Diagrama de Sequência e Diagrama de Atividades.
