Questão
ID 2113289Disciplina: Engenharia Civil
Assunto: Instalações Elétricas
Ano: 2023 Banca: IFES - Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo

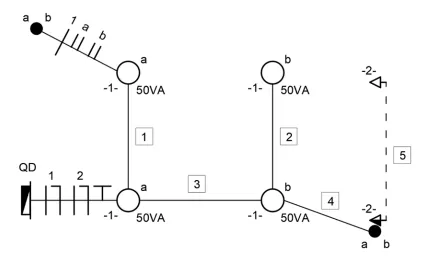

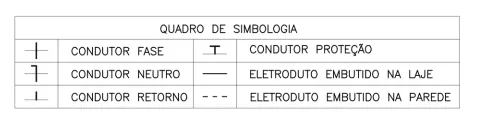

Considere o esquema unifilar seguinte em que o circuito 1 contém quatro lâmpadas incandescentes de 50 W/127 V, sendo cada dupla de lâmpadas comandadas por interruptores paralelos, e o circuito 2 é composto por duas tomadas de 100 W/127 V. Sabendo que dois dos eletrodutos já possuem o lançamento dos condutores, marque a alternativa que apresenta o CORRETO lançamento dos condutores nos eletrodutos enumerados de 1 a 5.
