Questão
ID 2113192Disciplina: Engenharia Civil
Assuntos: Pórticos, Quadros e Arcos
Ano: 2023 Banca: IFES - Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo

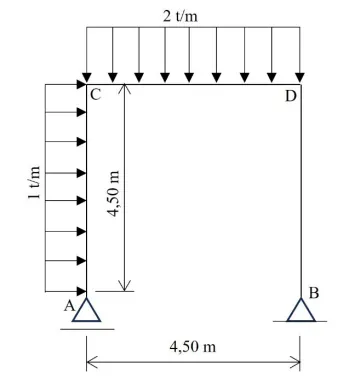

Sobre o quadro isostático ilustrado a seguir, analise as afirmações abaixo.
I. As reações de apoio verticais nos pontos A e B são 2,25 t e 6,75 t, respectivamente.
II. O momento fletor no ponto C é igual a -20,25 t.m.
III. O momento fletor no meio da haste CD é 2,53 t.m.
IV. O esforço cortante no ponto B é 4,5 t.
Estão CORRETAS apenas as afirmações:
