Questão
ID 2113172Disciplina: Engenharia Civil
Assunto: NBR 5626 – Instalação Predial de Água Fria
Ano: 2023 Banca: IFES - Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo

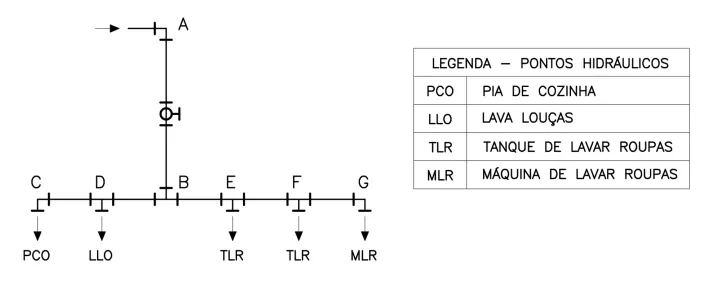

Em uma residência, há uma coluna de água fria que alimenta cinco pontos hidráulicos, conforme mostra o esquema vertical da instalação na figura a seguir. Tendo em vista as informações acerca de cálculo das tubulações via somatório de pesos, disponíveis nas tabelas seguintes, marque a alternativa que contém os valores do dimensionamento dos diâmetros nominais dos trechos AB e BE, RESPECTIVAMENTE.
Aparelho hidráulico | Peso Relativo | Diâmetro Nominal (mm) | Soma dos Pesos |
PCO | 0,7 | 20 | 0,5 a 1,2 |
LLO | 1,0 | 25 | 1,3 a 3,9 |
TLR | 0,7 | 32 | 4,0 a 15 |
MLR | 1,0 | 40 | 16 a 44 |
