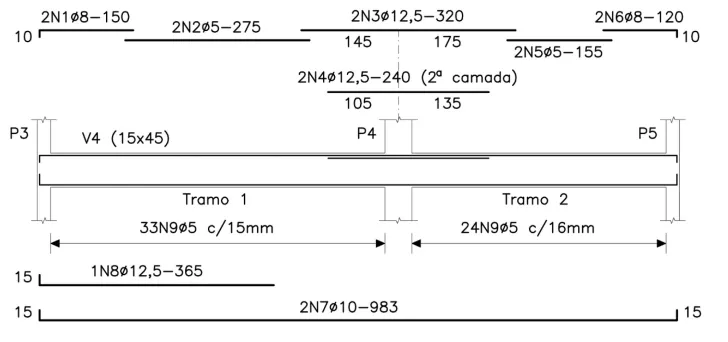

A partir da leitura do detalhamento das armaduras da viga V4, com seção retangular de 15x45 cm 2 , mostrada na figura a seguir, marque a alternativa INCORRETA .

Em valores absolutos, o momento máximo positivo na viga é menor que o momento máximo negativo.

Em valores absolutos, o esforço cortante máximo do tramo 1 é maior que o cortante máximo do tramo 2.

O momento máximo positivo do tramo 1 é menor que o momento máximo positivo do tramo 2.

Na região de momento negativo máximo absoluto são empregadas quatro barras dispostas em duas camadas.

As armaduras N2 e N5 não cumprem função estrutural, apenas construtiva para amarração dos estribos.

Questão 2113155

Engenharia Civil · 2023

Questão

ID 2113155

Disciplina: Engenharia Civil

Assunto: Vigas

Ano: 2023 Banca: IFES - Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo

A partir da leitura do detalhamento das armaduras da viga V4, com seção retangular de 15x45 cm², mostrada na figura a seguir, marque a alternativa INCORRETA.

Alternativa A:
Em valores absolutos, o momento máximo positivo na viga é menor que o momento máximo negativo.
Alternativa B:
Em valores absolutos, o esforço cortante máximo do tramo 1 é maior que o cortante máximo do tramo 2.
Alternativa C:
O momento máximo positivo do tramo 1 é menor que o momento máximo positivo do tramo 2.
Alternativa D:
Na região de momento negativo máximo absoluto são empregadas quatro barras dispostas em duas camadas.
Alternativa E:
As armaduras N2 e N5 não cumprem função estrutural, apenas construtiva para amarração dos estribos.
