Questão
ID 2113149Disciplina: Engenharia Civil
Assunto: Análise Estrutural (Métodos e Combinação de Ações)
Ano: 2023 Banca: IFES - Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo

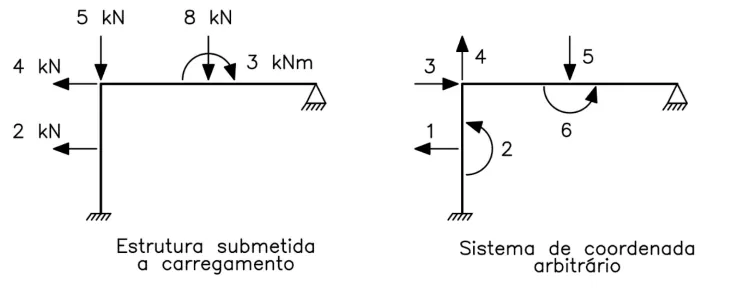

Na análise matricial de estruturas, faz-se necessário estabelecer um sistema de coordenadas arbitrário a fim de identificar e ordenar os vetores de força e deslocamento. Considere as figuras seguintes, nas quais são representadas uma estrutura submetida a carregamentos e um sistema de coordenadas arbitrário.
Estabelecidas as coordenadas e aplicados os carregamentos propostos na estrutura, o vetor das forças ativas nodais {𝐹}, escrito na forma transposta, será:
