Questão 2113127

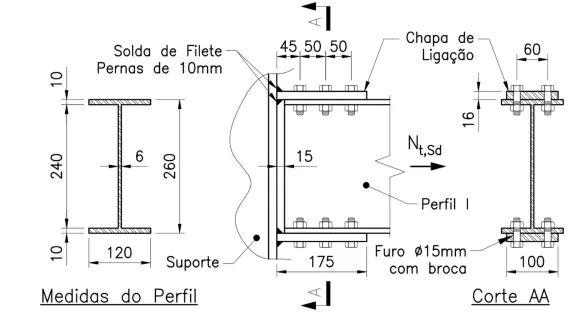

Considere a figura a seguir para responder às Questões 16 e 17. As cotas estão em milímetros e a imagem central representa a vista lateral da ligação de um perfil I pelas mesas.

Determine o valor da relação entre a força de tração resistente de cálculo por ruptura da seção líquida, 𝑁_𝑡,_𝑅d, _{rup ,} de uma chapa de ligação, e a força resistente de cálculo por ruptura por cisalhamento da seção efetiva do metal da solda, 𝐹_𝑤, _{rd ,} de suas respectivas soldas de filete. Considere que o aço estrutural da chapa de ligação possui 𝑓_𝑦 igual a 250 MPa e 𝑓_𝑢 igual a 400 MPa e o metal de solda, 𝑓_𝑤 igual a 485 MPa. Adotar √2 ≈ 1,4.
