Questão 2103128

Atenção: com base na figura a seguir, responda às duas questões que se seguem.

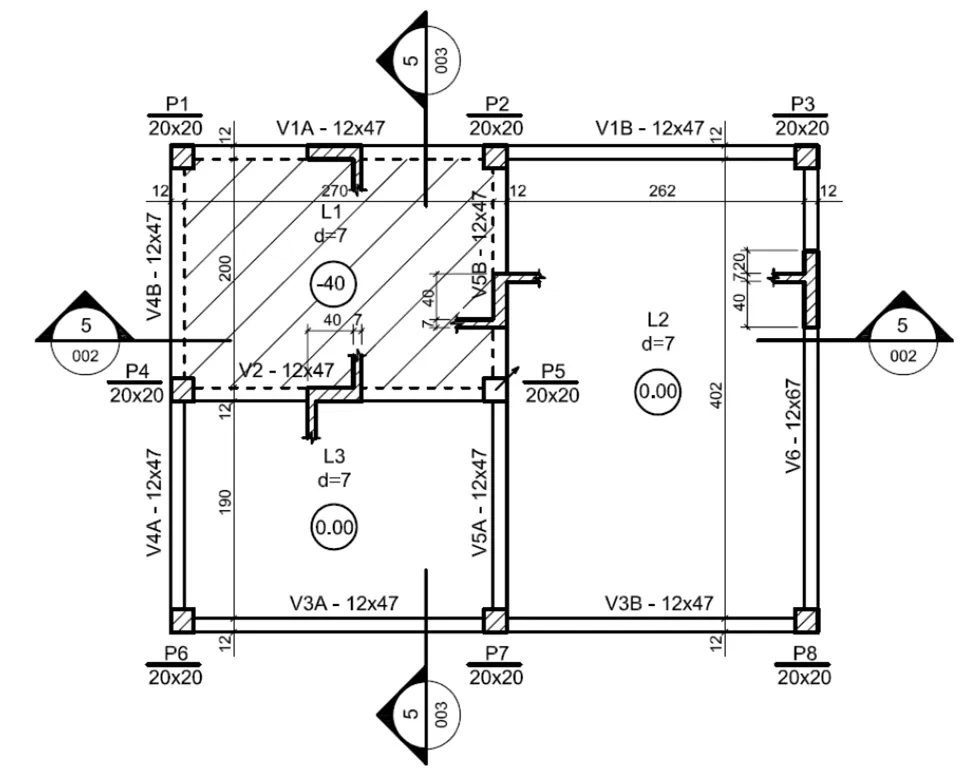

Na figura, apresenta-se a planta de formas da estrutura de concreto armado de um pavimento de uma edificação residencial.

Sobre o desenho apresentado, analise as afirmativas a seguir.

I. Todas as lajes do pavimento possuem espessura de 7 cm.

II. A viga V2 é invertida.

III. O pilar P5 morre no pavimento.

Está correto o que se afirma em
