Questão 2090808

Engenharia Civil · 2026

Questão

ID 2090808

Disciplina: Engenharia Civil

Assunto: Vigas

Ano: 2026 Banca: FGV - Fundação Getúlio Vargas Órgão: Amazônia Azul Tecnologias de Defesa S.A.

Durante o projeto de estruturas metálicas é fundamental determinar os esforços em que a estrutura está submetida para garantir a sua funcionalidade e segurança.

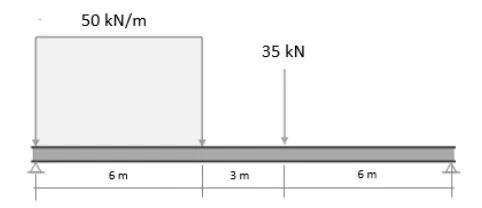

Considere o diagrama de corpo livre da viga ilustrada a seguir.

A viga possui uma geometria retangular com seção transversal de 100 x 50 mm e é fabricada a partir do aço ASTM A36 com tensão de escoamento 250 MPa.

A partir dos dados acima, é correto afirmar que

Alternativa A:
a tensão máxima de cisalhamento na estrutura é de 76,2 MPa, estando abaixo da tensão de escoamento do material.
Alternativa B:
a tensão máxima de cisalhamento na estrutura é de 76,2 MPa, estando acima da tensão de escoamento do material.
Alternativa C:
a tensão máxima de cisalhamento na estrutura é de 114,3 MPa, estando abaixo da tensão de escoamento do material.
Alternativa D:
a tensão máxima de cisalhamento na estrutura é de 114,3 MPa, estando acima da tensão de escoamento do material.
Alternativa E:
a tensão máxima de cisalhamento na estrutura é de 76,2 MPa e não impõe deformações elásticas ao material.
