Questão
ID 2090140Disciplina: Física
Assunto: Capacitância
Ano: 2022 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Amazônia Azul Tecnologias de Defesa S.A.
Capacitares podem ser associados em série, paralelo, ou em uma combinação série/paralela.

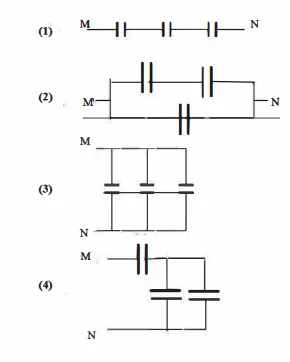

Os diagramas a seguir ilustram quatro combinações com três capacitares de 120 n F cada, ligados aos pontos M e N.
A associação de capacitares que apresenta capacitância equivalente de 180 nF corresponde ao diagrama:
