Questão 2086353 de Engenharia Civil - FCC 2018

Questão

ID 2086353

Disciplina: Engenharia Civil

Assunto: Projeto de Fundações ou Dimensionamento

Ano: 2018 Banca: FCC - Fundação Carlos Chagas Órgão: Assembleia Legislativa de Sergipe

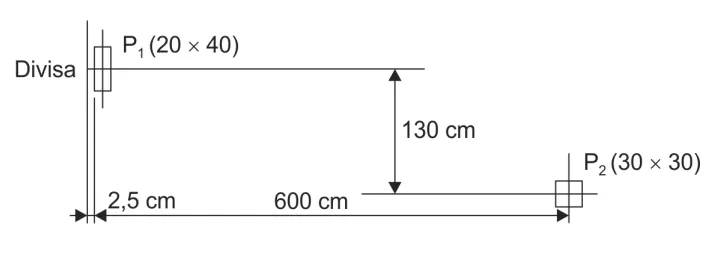

Considere o projeto de estaqueamento para os pilares P₁ e P₂, conforme figura a seguir:

Valores das cargas dos pilares: P₁ = 3000 kN e P₂ = 3700 kN

Dados:

− Número máximo de estacas em linha = 3 (para blocos de uma linha de estacas)

− Diâmetro da estaca = 50 cm

− Distância mínima entre eixo de estacas = 150 cm

− Distância mínima do eixo de estaca à divisa = 50 cm

− Carga admissível da estaca = 1000 kN

− Dimensões dos pilares em cm

Como o pilar P₁ é de divisa com carga de 3000 kN, serão necessárias

Alternativa A:
quatro estacas dispostas em uma linha paralela à divisa e uma estaca à direita da linha, portanto, formando uma distribuição triangular entre as estacas. O centro do estaqueamento estará a 2,75 m da divisa.
Alternativa B:
seis estacas dispostas em duas linhas de três estacas cada. O centro do estaqueamento estará a 1,50 m da divisa.
Alternativa C:
três estacas dispostas em uma linha paralela à divisa. O centro do estaqueamento estará a 0,50 m da divisa.
Alternativa D:
três estacas dispostas em uma linha paralela à divisa. O centro do estaqueamento estará a 1,00 m da divisa.
Alternativa E:
quatro estacas dispostas em duas linhas de duas estacas cada. O centro do estaqueamento estará a 1,25 m da divisa.
