Questão 2076596

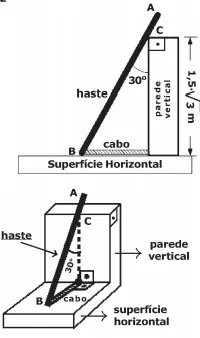

Uma haste AB rígida, homogênea com 4 m de comprimento e 20 N de peso, encontra-se apoiada no ponto C de uma parede vertical, de altura 1,5. \(\sqrt{3}\) m, formando um ângulo de 30^o com ela, conforme representado nos desenhos abaixo.

Para evitar o escorregamento da haste, um cabo horizontal ideal encontra-se fixo à extremidade da barra no ponto B e a outra extremidade do cabo, fixa à parede vertical.

Desprezando todas as forças de atrito e considerando que a haste encontra-se em equilíbrio estático, a força de tração no cabo é igual a

Dados: sen 30^o= cos 60^o= 0,5 e sen 60^o= cos 30^o = \(\frac{\sqrt{3}}{2}\)

Desenhos Ilustrativos Fora de Escala
