Questão 2064822

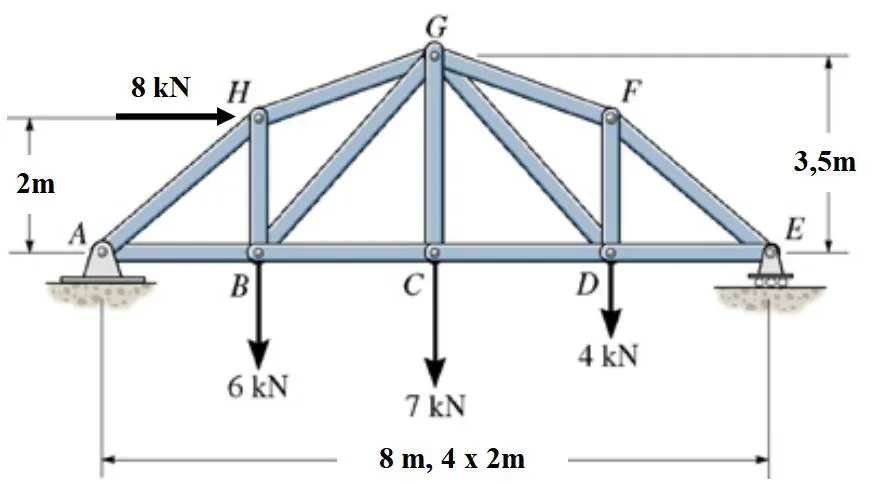

Para a estrutura treliçada dada na figura, assinale a força de reação vertical no apoio E e o valor das forças normais nas barras GF e CD. Na figura, o apoio A é apoio do 2º gênero e o apoio E é do 1º gênero.

Obs: o valor negativo do esforço normal indica que é de compressão e o valor positivo indica que é de tração.

(Adaptação Da Figura Retirada Do Livro #Hibbeler, R. C. – Mecânica Para Engenharia – Estática Pearson Prentice Hall, 10ª Ed. 2005.)
