Questão
ID 2064343Disciplina: Engenharia Civil
Assunto: AutoCAD
Ano: 2017 Banca: CEV UFMT - Coordenadoria de Concurso e Exames Vestibulares Órgão: Prefeitura Municipal de Cáceres

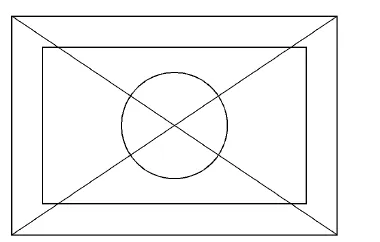

O desenho a seguir foi realizado no programa AutoCAD.
Sobre o desenho, analise as afirmativas.
I - A sequência de comandos utilizada foi: Rectangle, Offset, Line, Mirror, Circle.
II - O círculo foi desenhado indicando-se o ponto central, por meio do Osnap Center, e o Diâmetro.
III - Podem ser utilizados os comandos transparentes de referência Osnap: Intersection e Endpoint para o desenho das linhas.
IV - Uma sequência de comandos possível para o desenho é: Line, Rectangle, Offset, Circle, Rotate.
Está correto o que se afirma em
